Photogrammétrie pour le patrimoine et la modélisation 3D
La photogrammétrie permet de créer une représentation numérique détaillée d’un objet, d’un décor architectural ou d’un monument à partir d’un ensemble de photographies.
En tant que photographe professionnel basé à Nice, je réalise des acquisitions photogrammétriques destinées notamment à la documentation du patrimoine, à son étude et à sa valorisation.
De la prise de vue au modèle final, j’assure la reconstruction 3D, le traitement des textures, la production d’orthophotographies et, lorsque le projet le nécessite, l’optimisation ou la retopologie des modèles.
Chaque intervention est construite en fonction du sujet, des conditions d’accès et de l’usage attendu des données.
Documenter, étudier et transmettre le patrimoine
La photogrammétrie offre la possibilité de conserver une représentation à la fois visuelle et tridimensionnelle d’un élément patrimonial. Elle peut s’appliquer aussi bien à une œuvre ou un fragment architectural qu’à une façade, un plafond, une voûte, un décor peint ou un ensemble monumental.
Le modèle obtenu peut ensuite répondre à plusieurs usages : constituer une documentation durable, accompagner une étude, produire des vues orthographiques ou rendre un élément patrimonial accessible sous une forme numérique.
Orthophotographie de la Salle des Conférences du Palais du Luxembourg, à Paris
Documenter
Une campagne photogrammétrique permet d’enregistrer l’état visible d’un objet ou d’une architecture à un moment donné, et d’en conserver une représentation fidèle.
Cette documentation est notamment utile avant, pendant et après des travaux de conservation-restauration, ou lorsqu’un élément ne restera accessible que temporairement.
Étudier
Le modèle 3D permet de modifier librement le point de vue et d’observer un élément architectural ou un décor indépendamment de ses conditions habituelles d’accès.
Selon le protocole de relevé, les données peuvent également servir à produire des orthophotographies, à localiser des zones particulières ou à comparer différents états d’un même élément.
Transmettre
Une version optimisée du modèle peut enfin être utilisée pour la médiation culturelle : consultation sur internet, exposition numérique, borne interactive, ressource pédagogique ou intégration dans une visite virtuelle ou en réalité augmentée.
Des éléments difficiles ou impossibles à observer dans les conditions habituelles de visite deviennent alors accessibles au public.
Rendre compte d’un état intermédiaire des travaux de conservation-restauration
–

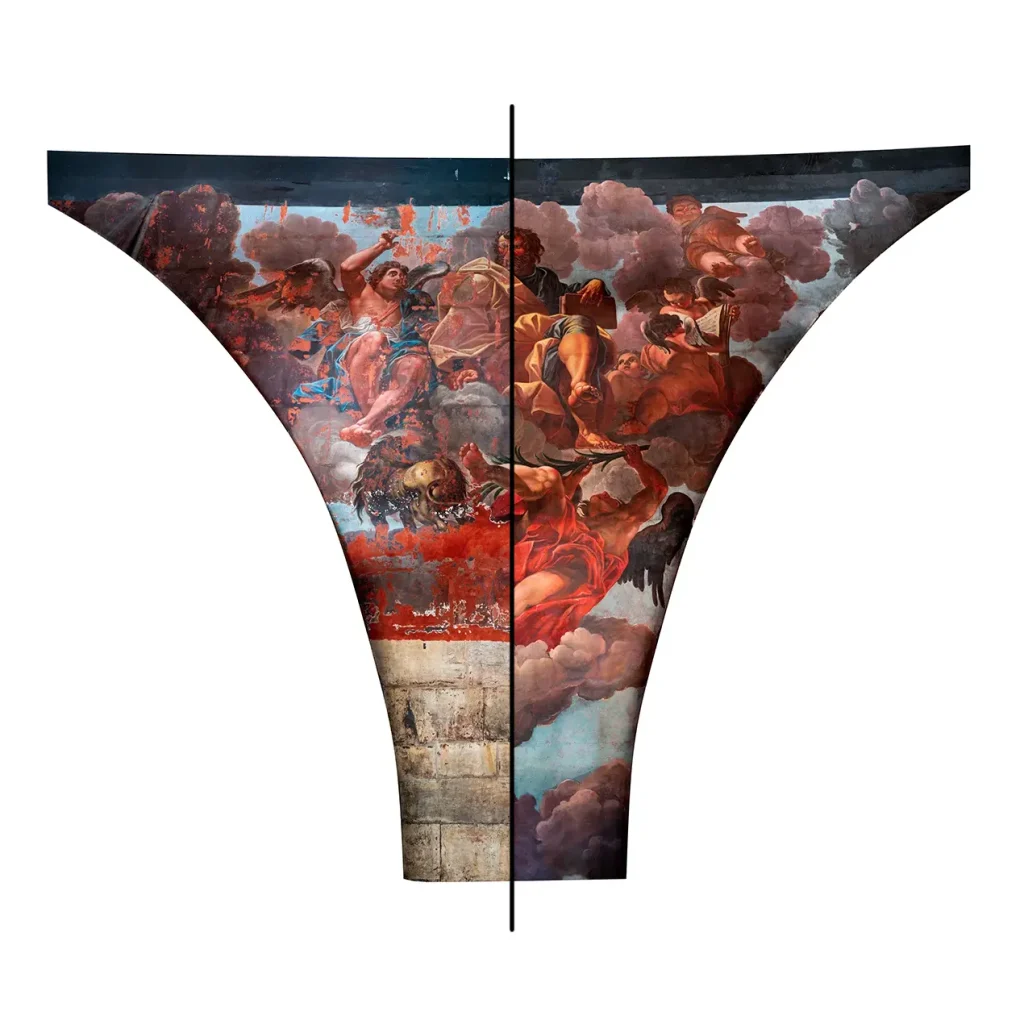

Comparaison pendant/après réintégration picturale

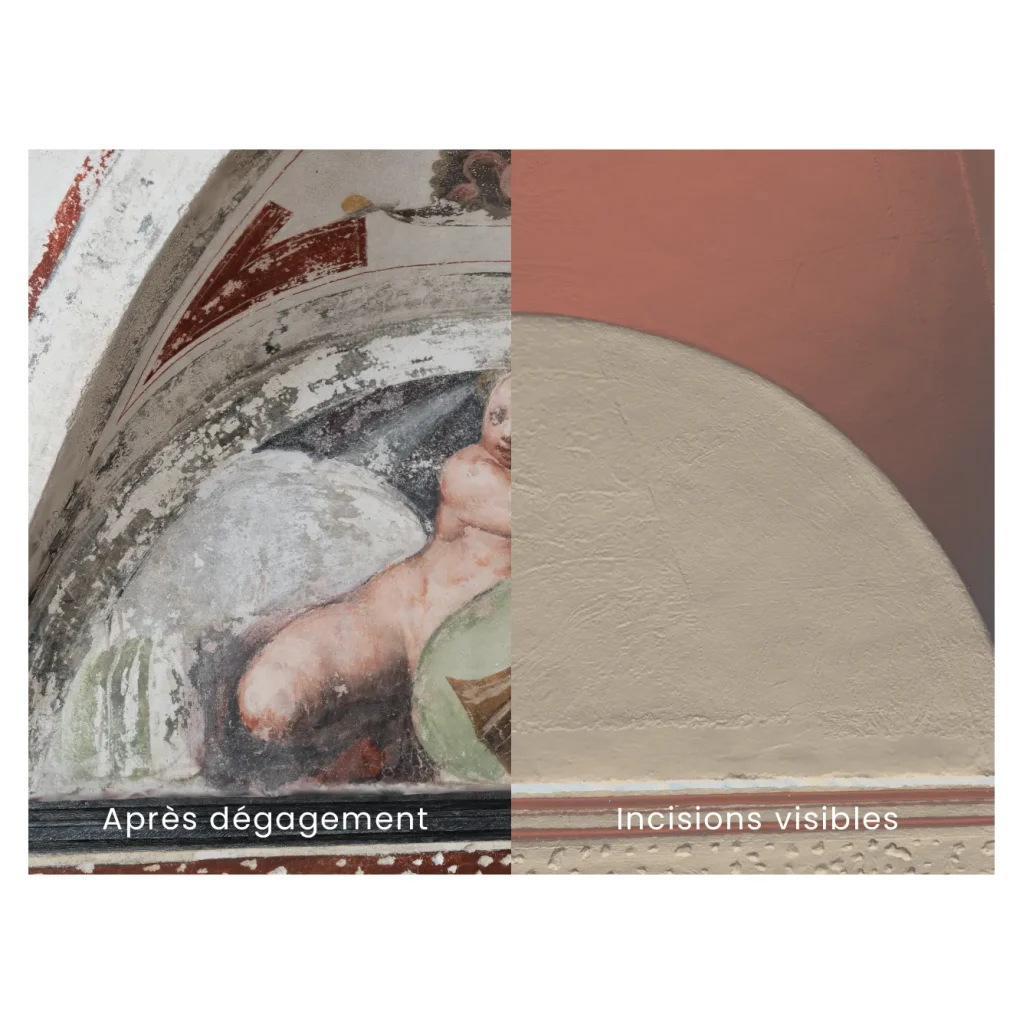

Étude des incisions dans l’enduit, vestige de la mise en œuvre de la peinture à fresque
–
Comparaison entre textures et maillage
Médiation culturelle autour des peintures cachées par un faux-plafond
–
Nuage de points dévoilant l’existence d’une cavité peinte
Projets de photogrammétrie patrimoniale
Les Argonautes
Plafond peint dans un Palais Génois
Article à venir

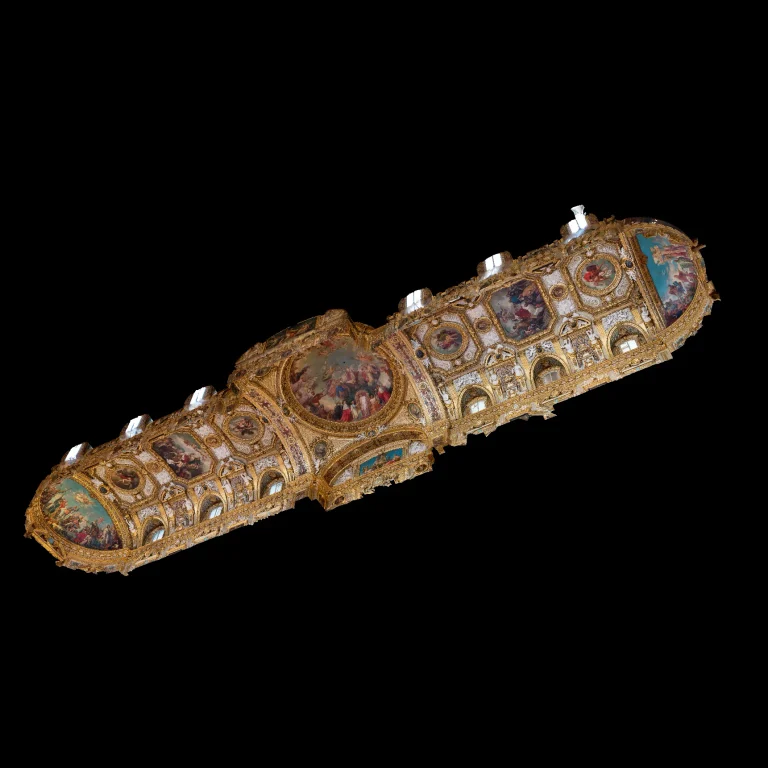

Palais du Luxembourg
Un plafond emblématique de la République française
Article à venir
Notre Dame de Nancy
Une restauration en accès difficile
Article à venir
Documenter les zones difficiles d’accès
Certains éléments patrimoniaux ne deviennent accessibles que dans des circonstances exceptionnelles : installation d’un échafaudage, restauration, ouverture d’un chantier ou accès ponctuel à une zone habituellement fermée.
Ces périodes constituent une occasion privilégiée de réaliser une acquisition détaillée avant que cet accès ne disparaisse.

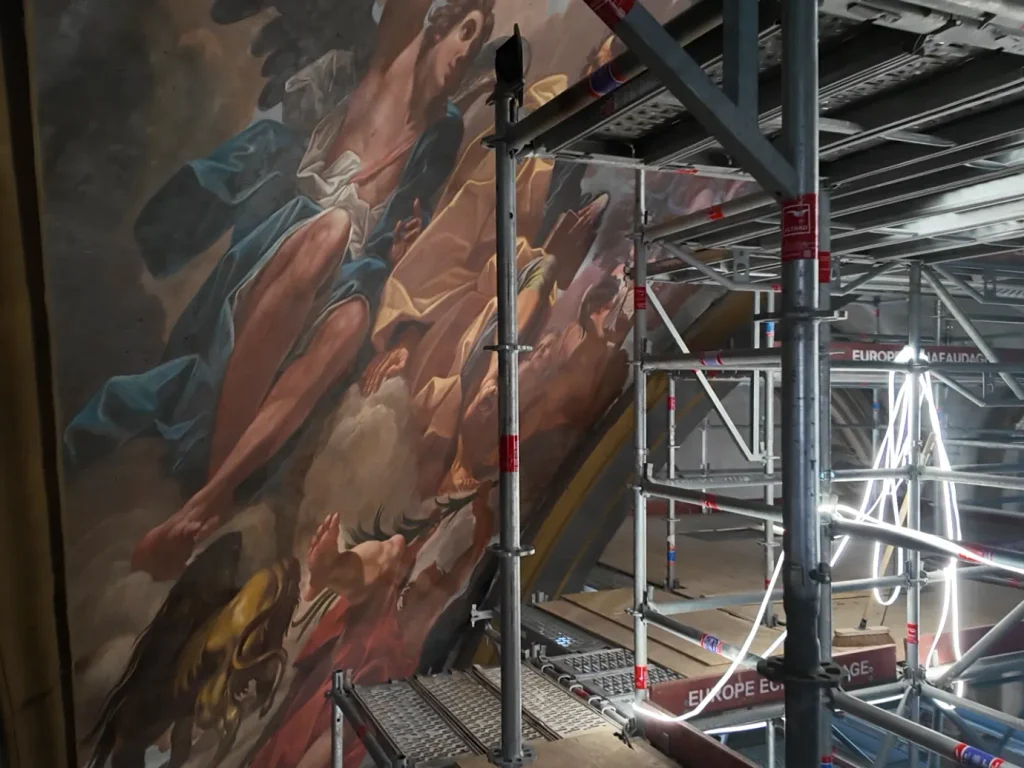

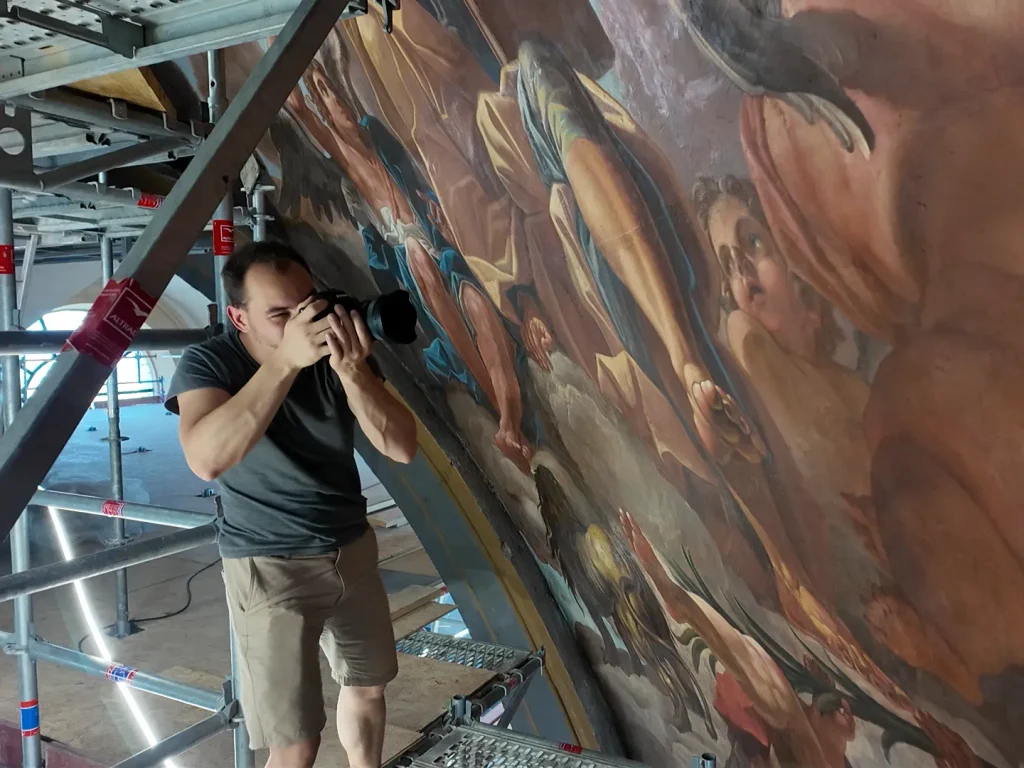

Depuis un échafaudage, il devient par exemple possible de photographier au plus près un plafond peint, une voûte, un décor sculpté ou les parties hautes d’une architecture. La photogrammétrie permet ensuite de replacer l’ensemble de ces photographies dans leur géométrie et de continuer à explorer le sujet une fois les installations démontées.
Selon le contexte, la couverture peut être complétée depuis le sol ou par drone, lorsque les conditions techniques et réglementaires le permettent.
Un accès temporaire peut devenir une occasion unique de constituer une documentation durable d’une partie habituellement inaccessible d’un monument.
Une acquisition photographique pensée pour la reconstruction 3D
La qualité d’un modèle photogrammétrique dépend directement de la qualité et de la cohérence des photographies qui permettent de le construire.
La prise de vue ne constitue donc pas une simple étape préalable au traitement : elle détermine la couverture du sujet, le niveau de détail disponible, la qualité des textures et une partie importante de la fiabilité de la reconstruction.
Mon métier de photographe me permet d’intégrer dès l’acquisition les problématiques de lumière, de netteté, d’exposition, de restitution des matières et de cohérence colorimétrique.
Préparation et acquisition
Le protocole est défini en fonction des dimensions du sujet, de son accessibilité, de sa géométrie et de l’usage attendu du modèle.
Les prises de vue sont organisées avec un recouvrement suffisant et une progression cohérente afin de couvrir les différentes surfaces tout en limitant les zones manquantes.
Reconstruction et textures
Les photographies sont ensuite mises en correspondance afin de retrouver leur position dans l’espace et de reconstruire la géométrie du sujet.
Le traitement conduit à la production d’un nuage de points puis d’un maillage 3D détaillé, sur lequel les informations photographiques peuvent être projetées afin de restituer les matières et les couleurs.
Retopologie et optimisation
Le modèle issu de la reconstruction peut contenir plusieurs dizaines ou centaines de millions de polygones. Une telle densité est adaptée à la conservation du détail, mais pas nécessairement à la diffusion.
Lorsque le projet le nécessite, je réalise une simplification ou une retopologie afin d’obtenir un modèle plus léger destiné au web, à un viewer interactif, à une application ou à un moteur 3D.
Livrables : modèles 3D, orthophotographies et rendus vidéo
- Modèle 3D haute définition
- Nuage de points
- Modèle nettoyé, simplifié ou retopologisé
- Textures haute définition
- Orthophotographies
- Rendus vidéo ou versions optimisées pour le web et les applications interactives.
Une même acquisition peut donner lieu à des livrables très différents selon qu’elle est destinée à l’étude, à l’archivage, à la restitution graphique ou à la médiation.
Leur nature et leur niveau de traitement sont donc définis avant la production afin de correspondre aux logiciels et à la chaîne de travail du commanditaire.
Les exports peuvent être préparés dans différents formats selon les besoins du projet : OBJ, FBX, glTF/GLB, PLY, TIFF ou autres formats adaptés à la destination des données.
Orthophotographies
À partir du modèle tridimensionnel, il est possible de produire une représentation orthographique d’une façade, d’un plafond, d’une voûte, d’un sol ou d’un décor.
Contrairement à une photographie classique, cette vue limite les effets de perspective et fournit une représentation particulièrement adaptée à l’observation, à l’annotation ou à la comparaison de différentes zones.
Lorsqu’un besoin de mesure ou d’échelle existe, il doit être défini en amont afin d’intégrer au protocole d’acquisition les références nécessaires.
Photogrammétrie à Nice et interventions sur site en France
Basé à Nice, j’interviens pour des projets de photogrammétrie dans les Alpes-Maritimes, à Monaco et plus largement en région Provence-Alpes-Côte d’Azur.
Les campagnes consacrées au patrimoine et aux monuments nécessitant une intervention sur site peuvent également être organisées partout en France et à l’étranger.
Les conditions d’accès, le volume d’acquisition, les contraintes du site et les livrables attendus sont étudiés en amont afin de définir le protocole adapté à chaque mission.
